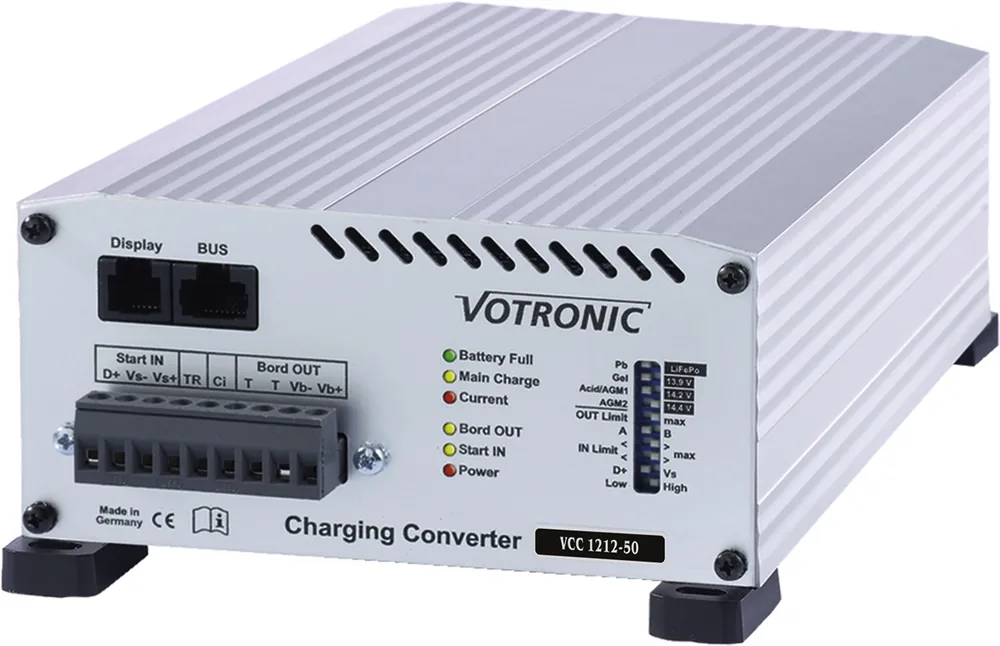

Votronic VCC 1212-50 Lade-Wandler Kracherpreis

Beschreibung

Vollautomatischer Batterie-Lade-Wandler für Sonderfahrzeuge, hochwertige Reisemobile, Boote.
Details

• Hohe Ladeleistung selbst bei kurzen Fahrstrecken bzw. Vollladung bei längerer Fahrt.
• Erhöht/vermindert die Spannung auf das nötige Niveau, um die BordBatterie mit der für sie optimalen Ladekennlinie präzise aufladen zu können.
• Gleicht Leitungsverluste und Spannungsschwankungen der Lichtmaschine, wie sie z.B. bei Euro 6Fahrzeugen (intelligente Lichtmaschinen) in erheblichem Maße ständig vorkommen, vollständig aus.
• Kompakte Bauform, geringes Gewicht (HochfrequenzSwitch ModeTechnologie) und kräftig dimensionierte Leistungsbauteile für sicheren Betrieb.
• Deutlich bessere Energiebilanz der BordBatterie ohne Eingriff in den Starterkreis
• Mit versorgten 12 VVerbraucher werden gegen Überspannung und Spannungsschwankungen geschützt.
• Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
• Vollautomatischer Betrieb: Das Gerät ist ständig mit den Batterien verbunden und wird durch die laufende Lichtmaschine des Fahrzeugs automatisch aktiviert. Bei stehendem Motor werden die Batterien nicht entladen.
• Parallel und PufferBetrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die Anpassung der Ladezeiten berechnet und überwacht das Gerät automatisch.
• Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Fehlverhalten und BatterieRückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Gerät und Batterie.
• Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit weiteren Ladequellen (EBL, Ladegeräte, Motor und BrennstoffGeneratoren, Solaranlagen) an einer Batterie.
• LadekabelKompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
• Anschluss für BatterieTemperaturSensor (im Lieferumfang): Bei BleiBatterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden.
• LiFePO4Batterien: Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen
• Ladehilfe für tiefstentladene BleiBatterien: Schonendes vorladen der (BleiSäure, Gel, AGM)Batterie bis 8 V, dann kraftvolle Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.

Ladeprogramme

• 1 Gel: Ladeprogramm für Gel-Batterien, Kennlinie IU1oU2: Abgestimmt auf verschlossene, gasdichte Gel-/dryfit-Batterien mit festgelegtem Elektrolyt, welche generell ein höheres Ladespannungsniveau und längere U1-Haltezeiten benötigen, um kurze Ladezeiten mit besonders hoher Kapazitätseinlagerung zu erreichen und ein langfristiges Batterie-Verhungern zu vermeiden.
• 2 AGM: Ladeprogramm für AGM-/Vlies- Batterien, Kennlinie IU1oU2: Bestimmt für das Laden von verschlossenen, gasdichten AGM (Absorbent-Glass-Mat)-Batterien in Blei-Vlies-Technologie, welche ein besonders hohes U1-Niveau mit abgestimmten Haltezeiten für die Voll-Ladung und danach ein moderates U2-Niveau zur Ladeerhaltung benötigen (Platten- und Rundzellen Technologie).
• 4 UNIVERSAL: Ladeprogramm für Blei-Säure-/Nass-/AGM-Batterien, Kennlinie IU1oU2: Universalprogramm zur Ladung und Ladeerhaltung von Säure-Batterien in Fahrzeugen (gemischt mobil/stationär). Bietet mit mittlerem U1-Niveau noch kurze Ladezeiten, guten Ladefaktor und gute Säuredurchmischung bei offenen und geschlossenen, wartungsarmen, wartungsfreien Standard-, Antriebs-, Beleuchtungs-, Solar- und Heavy Duty-Batterien, sowie AGM-Batterien mit normalem U1-Niveau.
• Li LiFePO4: Ladeprogramm für Lithium Batterien, Kennlinie IU1oU2: Ladeprogramm abgestimmt auf Lithium-LiFePO4-Batterien mit eigenem BMS und vorgeschriebener bzw. eingebauter Schutzbeschaltung.

Technische Daten

• Eingang von Fahrzeug StarterBatterie + IN Start
• FahrzeugStarterBatterie Nennspannung: 12 V
• BatterieKapazität (Größe), mindestens empfohlen: 60 Ah
• Eingangsspannungsbereich (EURO 6 +), D+ gesteuert: 10,516,5 V
• EingangsÜberspannungsabschaltung (EURO 6 +), max.: 16,5 V
• LeistungsAufnahme max.: 760 W
• StromAufnahme (bei niedrigster Eingangsspannung) max.: 0,1 A68 A
• StromAufnahme begrenzt, 3 Schalterstellungen IN Limit :49 A, 42 A, 33 A
• Nebenladezweig, Ladung/Ladungserhaltung für 12 V StarterBatterie
• bei externem Netzladebetrieb, Schalterstellung B: 03 A
• AktivierungsSteuereingang D+, von D+, Klemme 15, Zündung: 816,5 V
• IN Start SpannungsFühlerleitungen Vs und Vs+ ja / :ja
• Schaltausgang TR, Signal für Bypass Relais /max.: 12 V / 1 A
• LadeAusgang an BordVersorgungsbatterie + OUT Bord
• Lade/Puffer/LastStrom, geregelt IU1oU2, Blei, LiFePO: 0 A50 A
• Reduzierung bei Schalterstellung OUT Limit: 0 A39 A
• BleiSäure, Gel, AGMBatterie Nennspannung: 12 V
• Kapazität (Batteriegröße), empfohlen / bis zu: 75320 / 440 Ah
• im Speicher hinterlegte BleiLadeprogramme: 4
• Vorladestrom (Batterie tiefstentladen
• SicherheitsLadespannung bei BatterieÜbertemperatur: 12,80 V
• LiFePO4Batterie Nennspannung 12 V: (12,8 -13,3 V)
• Kapazität (Batteriegröße), empfohlen / bis zu 75320 /: 440 Ah
• im Speicher hinterlegte LiFePO4Ladeprogramme: 4
• SicherheitsLadespannung bei BatterieÜbertemperatur: 12,80 V
• T T Eingang für BatterieTemperaturSensor Bord: ja
• OUT Bord SpannungsFühlerleitungen Vb und Vb+ ja /: ja
• Ruhestrom, StandBy: 16 mA
• LadeTimer: 3fach
• Spannungswelligkeit:
• LadespannungsLimit +OUT Bord (Schutz der Verbraucher): 15,00 V
• Externe Überspannungsabschaltung +OUT Bord (20 sec): 15,50 V
• Kurzschluss/Rückentlade/SicherheitsSchutz: ja
• GeräteEinbaulage: beliebig
• Temperaturbereich: 20 bis 45°
• Drehzahlgeregelter, temperaturgesteuerter Lüfter: ja
• Allmähliche Abregelung der Ladeleistung bei Übertemperatur: ja
• Sicherheitsabschaltung bei Überhitzung: ja
• Maße (L x B x H) inkl. Befestig.Flansche und Klemmen: 135 x 160 x 72 mm
• Umgebungsbedingungen, Luftfeuchtigkeit: max. 95 % Raumfeuchte, nicht kondensierend

Lieferumfang
Temperatursensor, Bedienungsanleitung Highlights
